建筑施工圖是用來表示房屋的規劃位置、外部造型、內部布置、內外裝修、細部構造、固定設施及施工要求等的圖紙。它包括施工圖首頁、總平面圖、平面圖、立面圖、剖面圖和詳圖。

施工圖上有各種各樣的元素，今天小編帶大家學習的是建筑施工圖紙上的標高

往下看

尺寸

尺寸單位除標高及建筑總平面圖以“m（米）”為單位，其余的一律以“mm（毫米）”為單位。

標高

標高表示建筑物各部分的高度，是建筑物某一部位相對于基準面（標高的零點）的豎向高度，是豎向定位的依據。除了建筑相關的標高程外，其他一般都只標尺寸。標高的標準是根據建筑中樓地面面做法里的面層厚度而定。

標高數字單位是“m（米）”，單位建筑工程施工圖中的數字要注寫小數點后第三位，總平面圖中注寫的小數點后第二位。

在單位建筑工程中，零點標高注寫成±0.000；負數標高數字前必須加注“-”；正數標高前面不寫“+”。

在總平面圖中，標高數字的標注形式與上述相同。

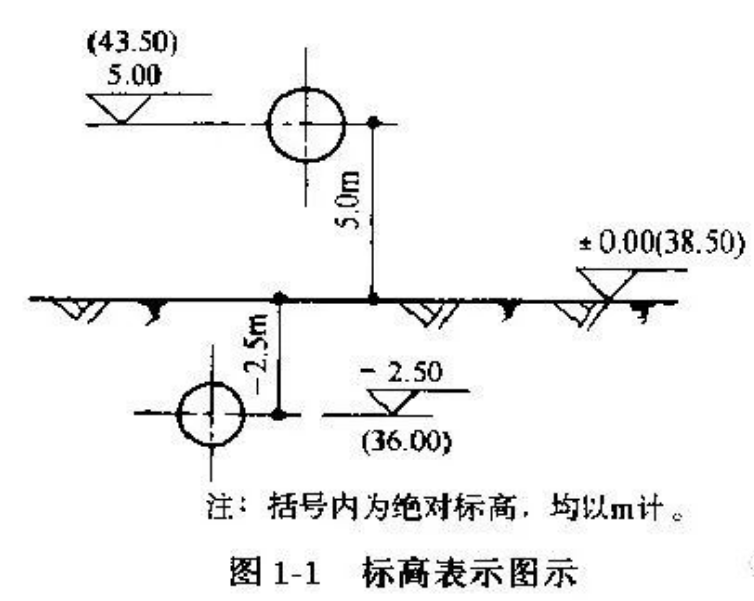

標高有絕對標高和相對標高兩種。

絕對標高：是以一個國家或地區統一規定的基準面作為零點的標高，我國規定以青島附近黃海夏季的平均海平面作為標高的零點；所計算的標高稱為絕對標高。

其他各地標高都以它作為基準。

相對標高：除總平面圖外，一般應用相對標高。一般把底層室內主要地坪標高定為相對標高零點，其他的標高都按照底層標高來測量。

①建筑標高

建筑標高：在相對標高中，凡是包括裝飾層厚度的標高，稱為建筑標高，注寫在構件的裝飾層面上。

建筑標高=結構標高+裝飾層標高

一般圖紙設計的建筑標高與結構標高不一樣，建筑標高從樓地面裝修的頂面計算，結構標高從結構板頂計算，所以建筑標高與結構標高差了一個地面裝修厚度（如下表所示，差了30mm），只有頂層的建筑標高和結構標高是一致的，都計算到頂層的板頂。

關于建筑標高和結構標高的關系還值得一提的是，一般來說樓面的標高都是結構標高，在建筑圖上的標高和結構圖的說明中是一樣的，而且多數建筑圖總說明中都會有“標高為結構標高”，除非建筑對高度有特殊要求，才會不同。

②結構標高

結構標高：在相對標高中，凡是不包括裝飾層厚度的標高，稱為結構標高，注寫在構件的底部，是構件的安裝或施工高度。結構標高分為結構底標高和結構頂標高。

一般在建筑施工圖中標注建筑標高（但屋頂平面圖中常標注結構標高），在結構施工圖中標注結構標高。

總的來說：

建筑標高是構件包括粉刷層在內的、裝修完成后的標高；

結構標高則不包括構件表面的粉飾層厚度，是構件的毛面標高。

總平面圖中標明室外整平地坪的絕對標高，平面圖中，標注建筑標高；

立面圖，除門窗洞口都不包括粉刷層外，在構件上頂面用標寫建筑標高，標注構件下底面（如陽臺底面）用結構標高；

在建筑剖面圖上，室內外地面、樓面、樓梯平臺面、屋頂檐口頂面都應注明建筑標高，某些梁的底面、雨蓬底面等都應注明結構標高。

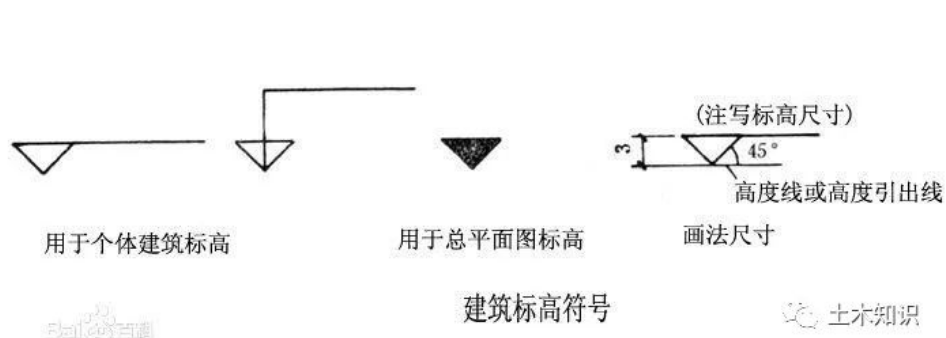

標高的符號

在施工圖中經常有一個小小的直角等腰三角形，三角形的尖端或向上或向下，這是標高的符號。

注意事項

（1）總平面圖室外整平地面標高符號為涂黑的等腰直角三角形，標高數字注寫在符號的右側、上方或右上方。

（2）底層平面圖中室內主要地面的零點標高注寫為±0.000。低于零點標高的為負標高，標高數字前加“-”號，如-0.450。高于零點標高的為正標高，標高數字前可省略“+”號，如3.000。

（3）在標準層平面圖中，同一位置可同時標注幾個標高。

（4）標高符號的尖端應指至被標注的高度位置，尖端可向上，也可向下。

（5）標高的單位：米。
